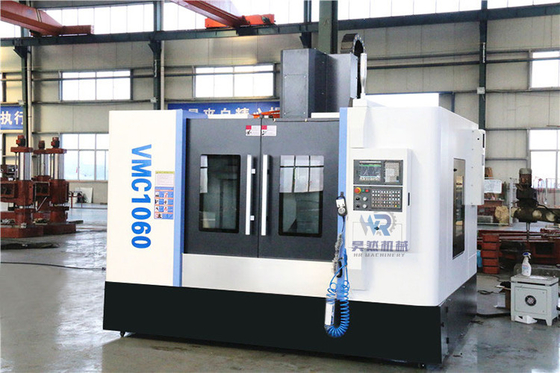

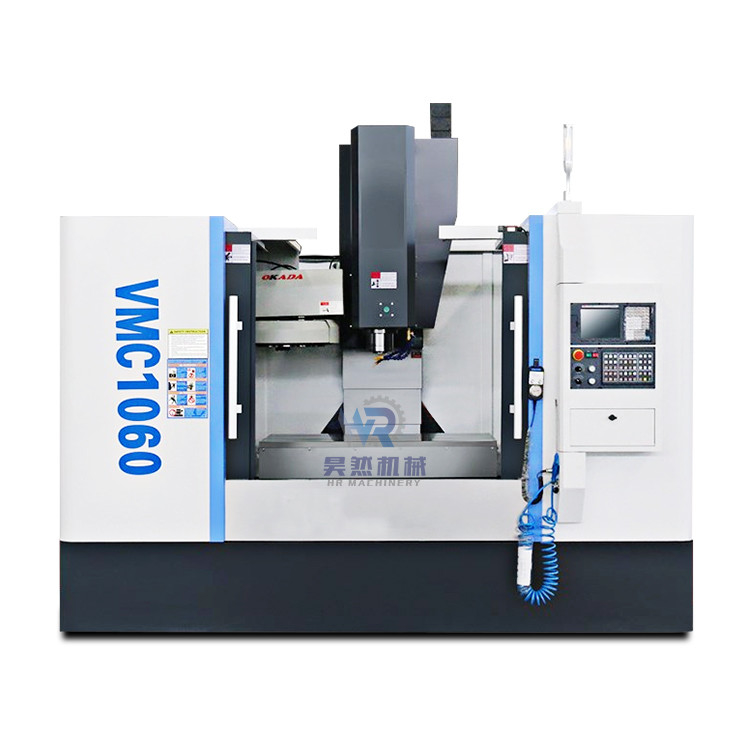

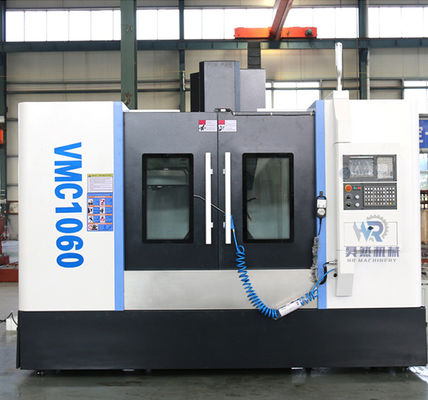

VMC1060 सीएनसी वर्टिकल मशीनिंग सेंटर 3/4/5 एक्सिस सीएनसी मिलिंग मशीनें

सीएनसी वर्टिकल मशीनिंग सेंटर एक्स, वाई और जेड तीन-अक्ष सर्वो प्रत्यक्ष नियंत्रण के साथ एक अर्ध बंद-लूप वर्टिकल मशीनिंग सेंटर है।तीन अक्षों को हार्ड रेल और (वैकल्पिक: रोलिंग लीनियर गाइड) में विभाजित किया गया है।सीएनसी मिलिंग मशीन गाइड रेल में बड़ा भार, विस्तृत अवधि, उच्च परिशुद्धता, कॉम्पैक्ट और उचित संरचना और समग्र आयाम हैं।मुख्य शाफ्ट उसी स्टेप बेल्ट के माध्यम से सर्वो मोटर द्वारा संचालित होता है।यह डिस्क, प्लेट, शेल, कैम और मोल्ड जैसे विभिन्न जटिल भागों की एक बार की क्लैंपिंग का एहसास कर सकता है, और ड्रिलिंग, मिलिंग, बोरिंग, विस्तार, रीमिंग और कठोर टैपिंग जैसी विभिन्न प्रक्रियाओं की प्रोसेसिंग को पूरा कर सकता है।सीएनसी मिलिंग मशीन सीएनसी वर्टिकल मशीनिंग सेंटर बहु ​​विविधता, मध्यम और छोटे बैच उत्पादों के उत्पादन के लिए उपयुक्त है, और जटिल और उच्च परिशुद्धता भागों के प्रसंस्करण को पूरा कर सकता है। सीएनसी वर्टिकल मशीनिंग सेंटर।

वस्तु	वीएमसी840	वीएमसी850	वीएमसी855	वीएमसी1160	वीएमसी1270	वीएमसी1370	वीएमसी1580
कार्य मेज का आकार (लंबाई×चौड़ाई)मिमी	1000*400	1000*500	1000*550	1200*600	1400*700	1460*700	1700*800
टी स्लॉट (मिमी)	5-18*100	5-18*100	5-18*90	5-18*100मिमी	5-18*115	5-22*140	5-22*150
वर्कटेबल पर अधिकतम लोडिंग भार	500 किलो	600 किग्रा	600 किग्रा	1000 किग्रा	1000 किग्रा	1400	1500
एक्स-अक्ष यात्रा(मिमी)	800	800	800	1000	1200	1300	1500
Y-अक्ष यात्रा(मिमी)	500	500	550	600	700	700	800
Z-अक्ष यात्रा(मिमी)	500	500	500	600	700	700	700
स्पिंडल नोज और टेबल के बीच की दूरी	105-550	105-605 मिमी	120-620 मिमी	100-700 मिमी	130-830 मिमी	160-860 मिमी	170-840
धुरी के बीच की दूरी केंद्र और स्तंभ (मिमी)	450	550	540	667	767	775	810
धुरी शंकु	BT40	BT40	BT40	BT40	BT50
अधिकतम.धुरी गति (आरपीएम)	8000/10000/12000
स्पिंडल मोटर पावर (किलोवाट)	5.5 kw	7.5/11kw	7.5/11kw	11/15 किलोवाट	11/15 किलोवाट	15/18.5 किलोवाट	18.5 किलोवाट
तीव्र फीडिंग गति: X,Y,Z अक्ष मी/मिनट	16/16/16 (24/24//24 लाइनर गाइडवे)
तेज़ काटने की गति मी/मिनट	10मी/मिनट
स्थितीय सटीकता	±0.005 मिमी	±0.005 मिमी	±0.005 मिमी	±0.005 मिमी	±0.005 मिमी	±0.0075 मिमी	±0.01 मिमी
स्थितीय सटीकता दोहराएँ	±0.003 मिमी	±0.003 मिमी	±0.003 मिमी	±0.003 मिमी	±0.003 मिमी	±0.005 मिमी	±0.005मिमी
ऑटो टूल परिवर्तक प्रकार	16 टूल्स हेड टाइप टूल चेंजर (वैकल्पिक 24 आर्म टाइप ऑटो टूल चेंजर)
अधिकतम.उपकरण की लंबाई	300 मिमी
अधिकतम.उपकरण का व्यास	Φ80(आसन्न उपकरण)/φ150 (आसन्न उपकरण नहीं)
अधिकतम उपकरण वजन	8 किलो
टूल बदलने का समय (टूल-टू-टूल)	7 सेकंड
हवा का दबाव	0.6 एमपीए
मशीन वजन	4200 किग्रा	5500 किग्रा	5800	7500 किग्रा	9000 किग्रा	10000KG	13000 किग्रा
कुल मिलाकर आकार(मिमी)	2600*2300*2300	2600*2300*2300	2800*2400*2400	3340*2800*2700	3800*3000*2650	3870*3165*2920	4300*3200*3100





विस्तृत विवरण

ताइवान स्पिंडल BT40/BT50 ताइवान 24T आर्म टाइप ऑटो टूल चेंजर ताइवान पी-ग्रेड उच्च परिशुद्धता रैखिक गाइड तरीके और ताइवान C3 ग्रेड परिशुद्धता बॉल स्क्रू।फैनुक, सीमेंस, मित्सुबिशी, जीएसके सीएनसी नियंत्रक वैकल्पिक हैं।ताइवान चौथी या पांचवीं अक्ष रोटरी टेबल वैकल्पिक है।उपकरण और वर्कपीस मापने के उपकरण वैकल्पिक हैं।

आवेदन



इसका व्यापक रूप से ऑटो स्पेयर पार्ट्स, चिकित्सा उपचार उपकरण और किसी भी प्रकार के इंजेक्शन मोल्ड, ब्लोइंग मोल्ड, डाई-कास्टिंग मोल्ड, कार एलईडी मोल्ड, खिलौना मोल्ड और सटीक मोल्ड आदि का उत्पादन करने के लिए उपयोग किया जाता है। बड़े स्टील मोल्ड पहले ऐसे उत्पाद हैं जिनकी आवश्यकता होती है बड़ी काटने की मात्रा और तेज़ प्रसंस्करण गति।यह प्लास्टिक मोल्ड उद्योग, ऑटोमोबाइल टायर उद्योग, हार्डवेयर उद्योग, खिलौना उद्योग, हस्तशिल्प, फाइन स्टैम्पिंग डाई, ब्रोंजिंग डाई, हाई-फ़्रीक्वेंसी डाई, एम्बॉसिंग व्हील डाई, डाई-कास्टिंग डाई और ग्रेफाइट इलेक्ट्रोड के प्रसंस्करण पर लागू होता है।यह मोल्ड निर्माण उद्योग और पार्ट्स प्रसंस्करण के लिए सबसे अच्छा विकल्प है।

पैकिंग एवं डिलिवरी

1. बाहरी पैकेज: मानक समुद्री निर्यात प्लाईवुड केस।2. आंतरिक पैकेज: नमी के लिए स्ट्रेची फिल्म और प्लास्टिक फिल्म।हम आपके अनुरोध के अनुसार पैकेज कर सकते हैं.डिलिवरी विवरण: भुगतान के 30 कार्य दिवसों में भेज दिया जाएगा।

प्रमाणपत्र



सभी उत्पाद अनुरोध पर ट्रेडमार्क के साथ या उसके बिना उपलब्ध हैं।यदि आपको अपने ब्रांड या उत्पाद के साथ ओईएम सेवा की आवश्यकता है, तो कृपया हमें बताएं।यदि आपकी कोई अन्य विशिष्ट आवश्यकता है, तो कृपया बेझिझक हमसे संपर्क करें।हमारे कारखाने ने विदेश व्यापार मंत्रालय द्वारा जारी आयात और निर्यात लाइसेंस प्राप्त किया है, और आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणीकरण और सीई प्रमाणीकरण पारित किया है।गुणवत्ता की परत दर परत, हम पूरे दिल से अधिकांश ग्राहकों की सेवा करेंगे।

कंपनी प्रोफाइल

शेडोंग एचआर मशीन टूल कंपनी लिमिटेड आयात और निर्यात अधिकारों के साथ एक उत्पादन-उन्मुख उद्यम है।कंपनी कई प्रकार के मशीन टूल्स और उपकरणों से सुसज्जित है, जिसमें बड़े, बढ़िया और परिष्कृत उपकरणों के लगभग 100 सेट शामिल हैं।उद्यम में वर्तमान में 100 कर्मचारी हैं, जिनमें 10 से अधिक इंजीनियर और दर्जनों कर्मचारी और तकनीशियन शामिल हैं।कंपनी कई वर्षों से कर्मचारियों की अवधारणाओं को बदलने, उद्यम सुधार को लागू करने, नई प्रबंधन अवधारणाओं और तरीकों को पेश करने, आधुनिक प्रबंधन स्तर का उपयोग करके कर्मचारियों के प्रशिक्षण पर जोर दे रही है।कंपनी के सैकड़ों बिक्री आउटलेट, एक से अधिक बिक्री शाखा या कार्यालय, 30 प्रांत, शहर, स्वायत्त क्षेत्र हैं।यूरोप, दक्षिण अमेरिका, एशिया, हांगकांग और अन्य देशों और क्षेत्रों में दीर्घकालिक सहयोग डीलर हैं।हाल के वर्षों में, कंपनी मोड बदलने और संरचना को समायोजित करने पर जोर देती है;ब्रांड रणनीति लागू करें और विदेशी बाज़ार का विस्तार करें;कंपनी के उपकरणों के विनिर्माण स्तर को नियंत्रित करें।सीएनसी खराद, सीएनसी मिलिंग मशीन, वर्टिकल मशीनिंग सेंटर, गैन्ट्री मशीनिंग सेंटर, सीएनसी मेटल बैंड सॉइंग मशीन, ड्रिलिंग और मिलिंग मशीन श्रृंखला, मिलिंग मशीन श्रृंखला, बुर्ज मिलिंग मशीन श्रृंखला, दस से अधिक श्रेणियां, उत्पादन पैमाने की सैकड़ों किस्में द्वारा निर्मित।इसने सीएनसी उत्पाद क्रमांकन और विशिष्ट उत्पाद वैयक्तिकरण के अपेक्षित लक्ष्य को प्राप्त कर लिया है, और उपयोगकर्ताओं की व्यक्तिगत आवश्यकताओं को पूरा करते हुए अपना खुद का ब्रांड बनाया है।

ग्राहक का दौरा



हम कारखाने में आने के लिए ग्राहकों का स्वागत करते हैं, हम आपको खरीदारी करने देंगे, हम ग्राहकों को कारखाने में आने के लिए कहेंगे और ग्राहक ऑनलाइन खरीदारी के लिए फीडबैक देंगे, फीडबैक सीखने के अनुभव के माध्यम से, निरंतर प्रगति, आपके लिए बेहतर सेवा।शेडोंग ईमानदार एक शानदार भविष्य बनाने के लिए व्यापारियों के साथ कंधे से कंधा मिलाकर निरंतर प्रयास और प्रयास करने को तैयार है

सामान्य प्रश्न

Q1:अपने लिए सही उत्पाद कैसे खरीदें?
