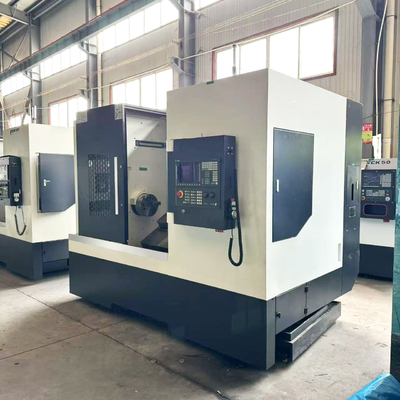

दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़

दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़
Double Spindle Slant Bed Automatic Cnc Lathe TCK56Y With Sub Spindle Drive Cnc Lathe Turning
दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़ दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़ दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़

बड़ी छवि :  दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HR
प्रमाणन: ceiso
मॉडल संख्या: TCK56
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1SET
मूल्य: usd 29000-40000
पैकेजिंग विवरण: मानक निर्यात पैकेज (प्लाईवुड केस)
प्रसव के समय: 30 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 40सेट/माह
संपर्क करें

दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़

वर्णन
मैक्स बिस्तर के ऊपर हिला दिया.: Φ630 अधिकतम कटिंग व्यास: Φ540
एक्स-अक्ष यात्रा (मिमी): 280 वाई-अक्ष यात्रा (मिमी): ±50
जेड-अक्ष यात्रा (मिमी): 750 एक्स-एक्सिस मूविंग स्पीड (मिमी/मिनट): 24000
स्पिंडल बोर (मिमी): Φ66 बार थ्रू-होल(मिमी): Φ52
प्रमुखता देना:

सब-स्पिंडल के साथ डबल स्पिंडल सीएनसी खराद

,

तिरछी बेड स्वचालित सीएनसी खराद

,

टीसीके56वाई सीएनसी खराद टर्निंग मशीन

दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़
उत्पाद का परिचय
दो अक्ष फ़ीड।तिरछा बिस्तर सीएनसी टर्निंग सेंटर लात मशीनपूरी मशीन की संरचना कॉम्पैक्ट है, सुंदर उपस्थिति, बड़े धुरी टोक़, उच्च कठोरता, स्थिर और विश्वसनीय प्रदर्शन, और उत्कृष्ट सटीकता प्रतिधारण है।हेडस्टॉक का अनुकूलित डिजाइनयह डिस्क और शाफ्ट भागों के घूर्णन के लिए उपयुक्त है। यह सीधे, चाप, मीट्रिक और इंच धागे, और बहु-थ्रेडेड को संसाधित कर सकता है।यह जटिल आकारों और उच्च परिशुद्धता आवश्यकताओं के साथ डिस्क और शाफ्ट को मोड़ने के लिए उपयुक्त हैभागों का प्रसंस्करण।

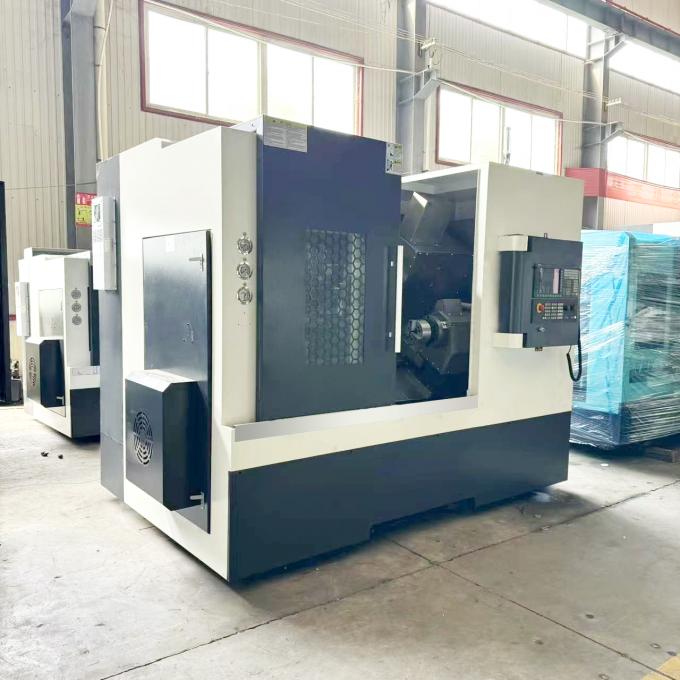

दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़ 0
स्थिति
परियोजना
TCK56Y
प्रसंस्करण सीमा
मैक्स बिस्तर के ऊपर हिला दिया.
Φ630
अधिकतम काटने का व्यास (मिमी)
Φ540
अधिकतम काटने की लंबाई (मिमी)
पावर टावर 540
स्ट्रोक और फ़ीड
एक्स-अक्ष यात्रा (मिमी)
280
वाई-अक्ष की यात्रा (मिमी)
±50
Z-अक्ष की यात्रा (मिमी)
750
एक्स-अक्ष की गति (मिमी/मिनट)
24000
Z-अक्ष की गति (मिमी/मिनट)
24000
हैंडव्हील (मिमी)
0.001/0.01/0.1
X, Z फ़ीड स्पीड (मिमी/मिनट)
0~5000
X, Z मैनुअल फ़ीड स्पीड (मिमी/मिनट)
0~1260
स्थिति की सटीकता
एक्स-अक्ष पुनरावृत्ति स्थिति की सटीकता (मिमी)
0.005
एक्स-अक्ष की स्थिति की सटीकता (मिमी)
0.008
Z-अक्ष पुनरावृत्ति स्थिति की सटीकता (मिमी)
0.006
Z-अक्ष की स्थिति की सटीकता (मिमी)
0.008
स्पिंडल
धुरी की गति (आरपीएम)
10-3000
धुरी का अधिकतम टोक़ (एन.एम.)
72
स्पिंडल कॉपर
A2-6
स्पिंडल बोर (मिमी)
Φ66
पट्टी के माध्यम से छेद ((मिमी)
Φ52
चक
10 ¢

उपकरण धारक रैखिक मार्गदर्शक
उपकरण धारकों की संख्या
12
उपकरण बदलने का समय
0.25
उपकरण की माउंटिंग आयाम ((मिमी)
25×25
वाई-अक्ष की यात्रा (मिमी)
±50
उपकरण धारक को छोड़ने/लॉक करने का समय (S)
0.12
पोजिशनिंग इंडेक्सिंग सटीकता
± 4 "
स्थिति की सटीकता दोहराएं
± 2"
रैखिक मार्ग निर्दिष्टीकरण
सामने 35, पीछे 25
उपकरण की गति
6000rpm
विद्युत औजार का आकार
BMT55/ER32
बुर्ज का अधिकतम भार
300 किलो
विद्युत धुरी
स्पिंडल कॉपर
A2-5
स्पिंडल बोर (मिमी)
56 मिमी

धुरी का बाहरी व्यास
170 मिमी
मुख्य मोटर
मुख्य मोटर शक्ति (किलोवाट)
11 ((4500rpm)
मुख्य मोटर टॉर्क (एन.एम.)
72
एक्स, जेड अक्ष
फ़ीड मोटर
एक्स-अक्ष फ़ीड मोटर की शक्ति (किलोवाट)
2.3
एक्स-अक्ष फ़ीड मोटर का टोक़ (एन.एम.)
15
जेड-अक्ष फ़ीड मोटर की शक्ति (किलोवाट)
2.3
Z-अक्ष फ़ीड मोटर का टोक़ (एन.एम.)
15
शीतलन प्रणाली
शीतलक क्षमता (एल)
200
मोटर का प्रकार (1HP) (kw)
0.18
आकार
मशीन का आकार (लंबाई * चौड़ाई * ऊंचाई) (मिमी)
3400/2060/2100
वजन
मशीन का वजन (किलो)
5500
विवरण चित्र

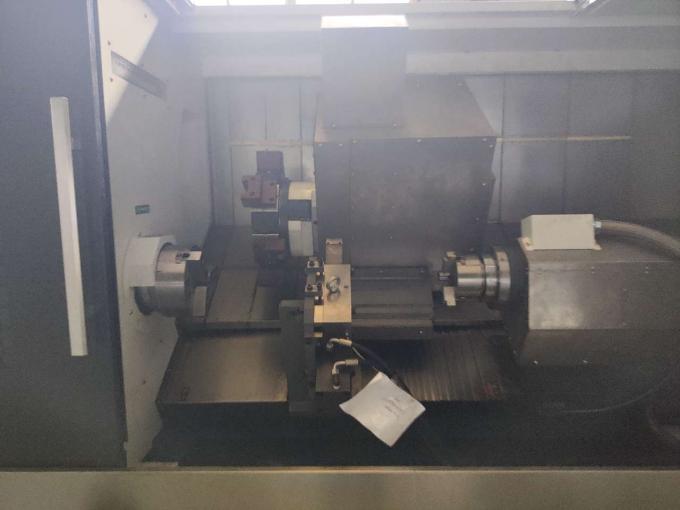

दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़ 1



1. विशेष संरचना अधिक मजबूत 2. भारी लोड क्षमता 3. आसान धातु चिप्स गिरने

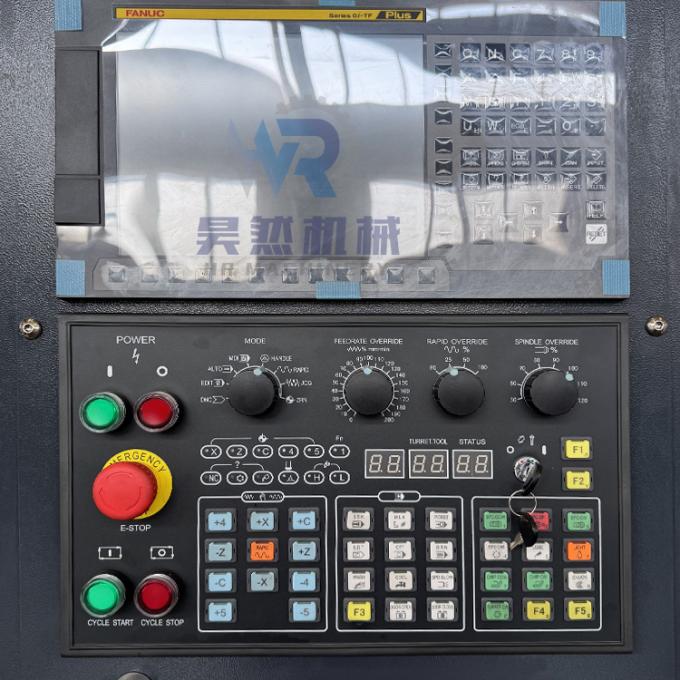

दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़ 2



सीएनसी प्रणाली वैकल्पिक:सीमेंस, फानुक, सिंटेकजीएसके आदि।
दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़ 3

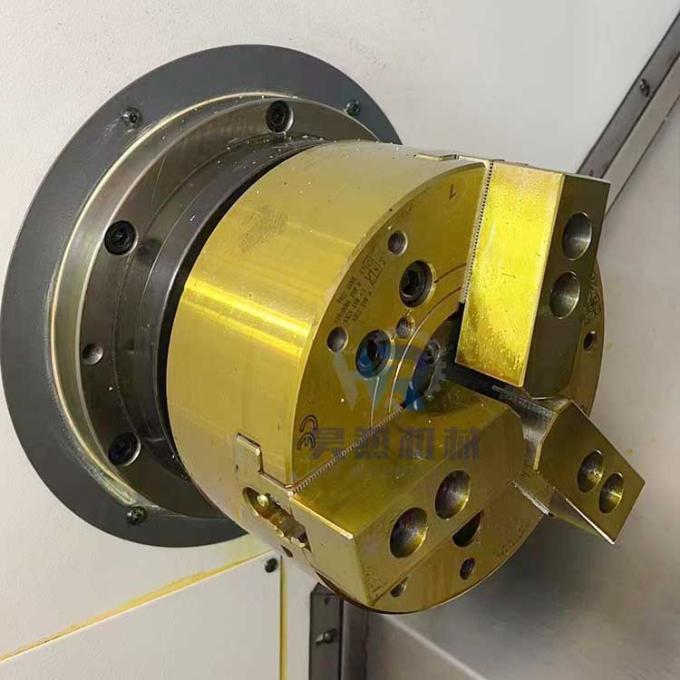

मुख्य धुरी
A2-6 मुख्य धुरी छेद के माध्यम से धुरी का व्यासः 66 मिमी
छेद के माध्यम से खींचने के आंतरिक व्यासः 52 मिमी

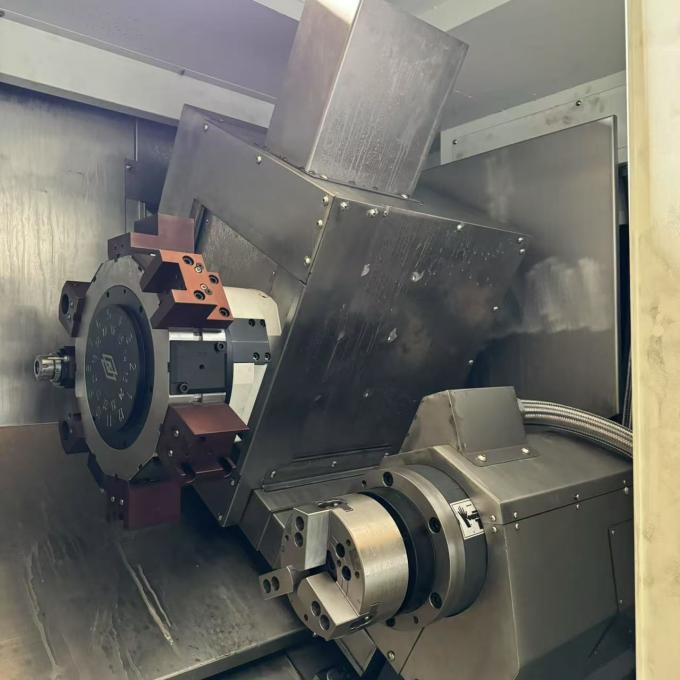

दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़ 4



काउंटर स्पिंडल
A2-5 काउंटर स्पिंडल छेद के माध्यम से स्पिंडल का व्यासः 52 मिमी
छेद के माध्यम से खींचने के आंतरिक व्यासः 40 मिमी
दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़ 5

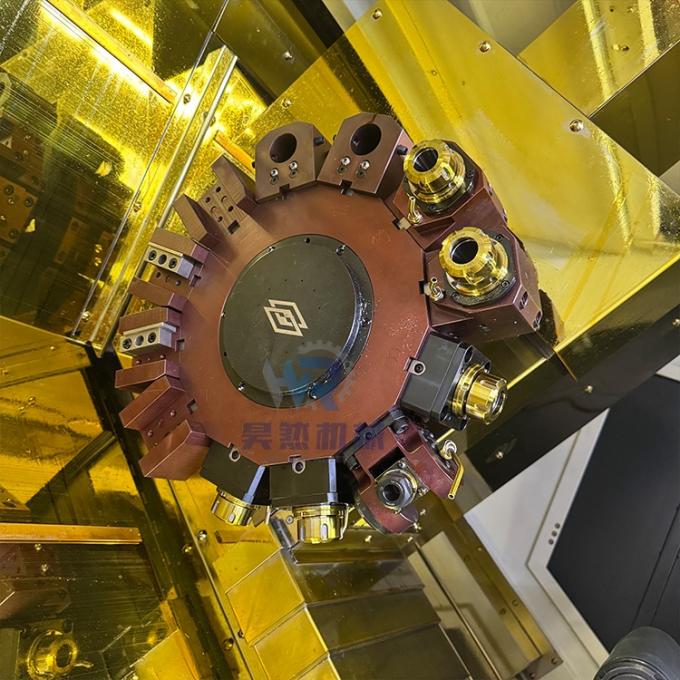

12 स्टेशन-पावर टावर,वैकल्पिक सर्वो टावर,

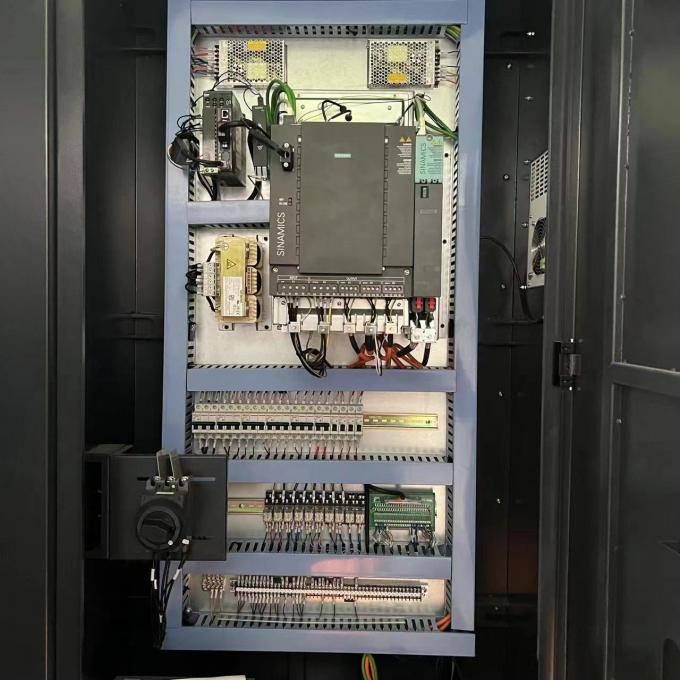

दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़ 6



विद्युत घटक
श्नाइडर के साथ मानक
पैकिंग और शिपिंग
1बंदरगाहः क़िंगदाओ बंदरगाह या शंघाई बंदरगाह
2भुगतान विधि: टी/टी, एल/सी, डी/पी, डी/डी आदि।
3भुगतानः 30% टी/टी जमा के रूप में, 70% शेष राशि शिपमेंट से पहले भुगतान की जाएगी।
4प्रसव का समय: 30% टी/टी जमा प्राप्त करने के 30 दिन बाद।
5गैर-फ्यूमिगेशन पैकेजिंग, हम समुद्र में चलने योग्य प्लाईवुड का उपयोग करते हैं।
6स्टील बेस प्लेट सामान्य प्लाईवुड बेस प्लेट से 3-5 गुना मजबूत होती है।
7.जल प्रतिरोधी और नमी प्रतिरोधी, जल प्रतिरोधी फिल्म ने पूरी मशीन को लपेटा।
8.पूरी तरह से घेर लिया मामला, टक्कर की रोकथाम और माल को बरकरार रखें.
दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़ 7
प्रमाणपत्र
सभी उत्पाद अनुरोध पर उपलब्ध हैं, ट्रेडमार्क के साथ या बिना। यदि आपको अपने स्वयं के ब्रांड या उत्पाद के साथ OEM सेवा की आवश्यकता है, तो कृपया हमें बताएं। यदि आपके पास कोई अन्य विशिष्ट आवश्यकताएं हैं,कृपया हमसे संपर्क करने के लिए स्वतंत्र महसूस करेंहमारे कारखाने ने विदेश व्यापार मंत्रालय द्वारा जारी आयात और निर्यात लाइसेंस प्राप्त किया है, और iso9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन और सीई प्रमाणन पारित किया है।गुणवत्ता परत पर परत, हम ग्राहकों के बहुमत के लिए पूरे दिल से सेवा करेंगे।
दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़ 8
ग्राहक तस्वीरें
हम ग्राहकों का स्वागत करते हैं कारखाने का दौरा करने के लिए, हम आपको खरीदने देंगे, हम ग्राहकों को कारखाने का दौरा करने के लिए और ग्राहकों ऑनलाइन खरीद प्रतिक्रिया, प्रतिक्रिया सीखने के अनुभव के माध्यम से होगा,निरंतर प्रगति, आप के लिए बेहतर सेवा. शेडोंग एचआर एक उज्ज्वल भविष्य बनाने के लिए व्यापारियों के साथ हाथ में, निरंतर खोज और प्रयास करने के लिए तैयार है
दोहरी धुरी ढलान बिस्तर स्वचालित सीएनसी लेथ TCK56Y उप धुरी ड्राइव के साथ सीएनसी लेथ मोड़ 9
